自动化防爆螺丝机

一、设备概述

自动化防爆螺丝机主要用于材质为M2～M6的金属螺钉装配，采集拧紧过程的扭矩、转速等数据，记录产品螺钉安装最终状态图像，数据和图像与产品绑定，支持查询产品信息及与产品绑定的程序信息、扭矩和转数数据、生产总量、不良率、报警信息，保存本地数据等，并能与MES系统互联，实现数据传输与共享。

二、设备结构组成

1.1工艺流程
生产准备（更换螺丝刀、更换批头、更换螺钉吸嘴）→信息录入→产品上料→视觉定位产品→螺钉供料→螺钉拧紧→图像记录→产品下料。

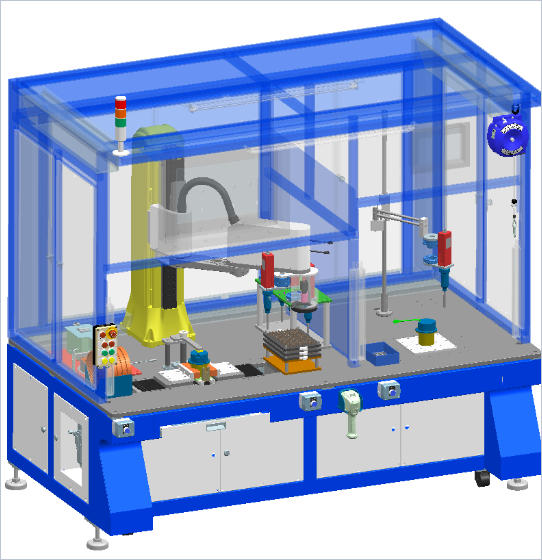

1.2.设备结构

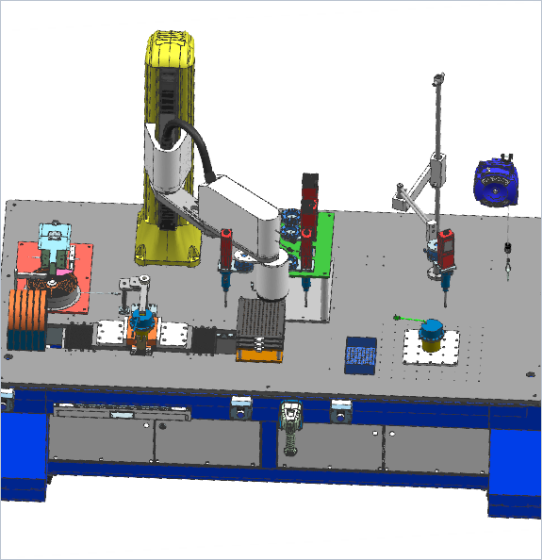

自动化防爆螺丝机主要由机架、装夹单元、供料单元、拧紧单元、移动单元、视觉单元、控制系统等部分组成。设备工作台面分为左右两个区，左侧为自动装配区，右侧为半自动装配区。
自动装配区由装夹单元、螺钉供料器、螺钉筛盘存储框、移动单元、视觉单元、拧紧机构Ⅱ、螺丝刀放置架和平弹垫托盘放置架组成，可以实现人工上下料后自动完成螺钉拧紧、扭矩数据采集、产品图像留存的生产功能。
半自动装配区由产品放置台、平衡力臂、螺钉料盒、拧紧机构Ⅰ、螺丝刀放置架和重力平衡器组成，可实现人工上下料、手持螺丝刀完成螺钉拧紧、扭矩数据采集的生产功能。

三、主要技术参数

序号 参数名称 具体规格
1 外形尺寸 设备:L2200×W1200×H2200mm
2 整机重量 1800kg
3 耗电功率 2. 5kW
4 工作电压 AC 220V±10%，50Hz；DC 24V
5 工作气源 5L/min
6 工作环境 压缩空气:0.4~0.7MPa，504m无油干燥气源，环境温度:0~60℃,环境湿度:0~95%(无结露)
7 适用产品规格 φ30~φ330mm，高40~290mm

四、设备创新点

1.双拧紧机构设计：采用拧紧机构Ⅰ（半自动）和拧紧机构Ⅱ（自动）的组合设计，满足不同装配需求，提高装配灵活性和效率。
2.智能化程序控制与调用：控制系统支持程序的简单快捷编程、保存、编辑和调用，自动装配模式中成组螺钉采用对称交叉分步拧紧的方式，实现装配过程的智能化控制。
3.防爆与防静电设计：按照军工安全规范设计，设备保护级别高，外壳防护等级高，电气元件符合CCC认证要求，满足特殊环境下的使用需求。
4.与MES系统互联：实现与MES系统的无缝对接，实时传输生产数据，提高生产管理的信息化水平。
5.断电保护机制：在意外断电情况下，设备能够保存当下生产信息，避免数据丢失，保证生产的连续性和安全性。
